Berechnung einer Öffnung in dünnwandigem Profil: Finite – Elemente

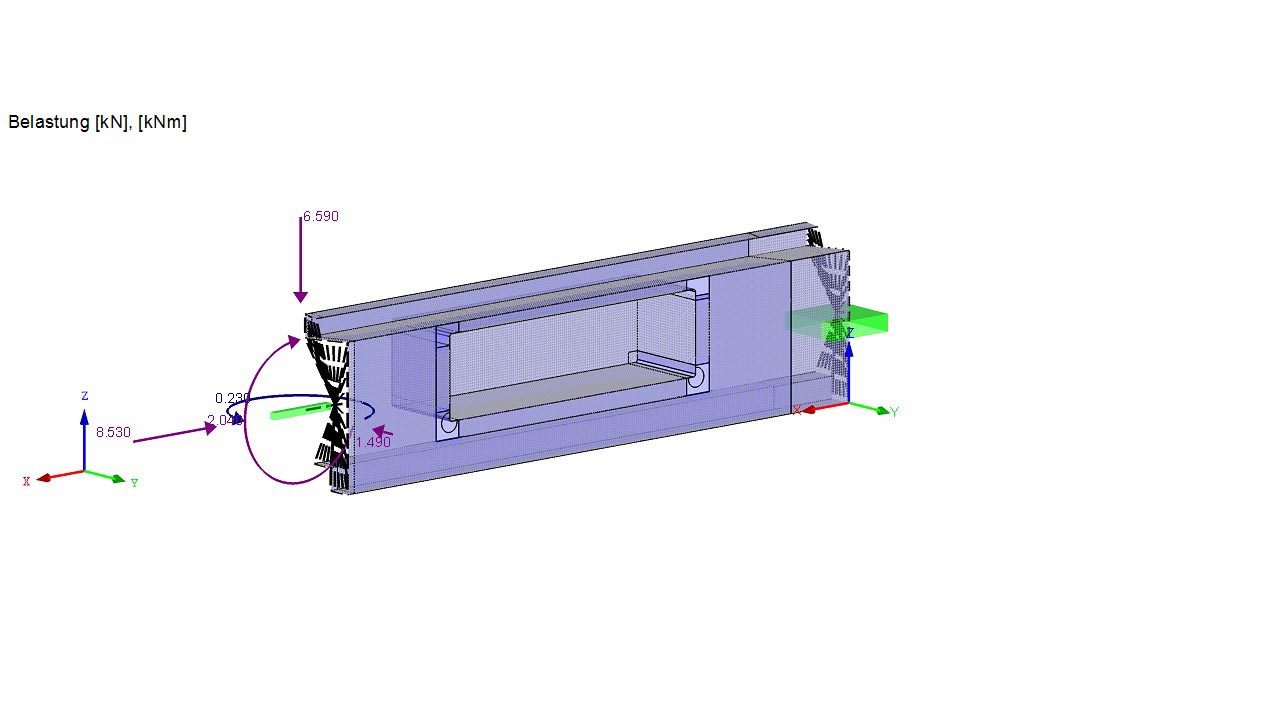

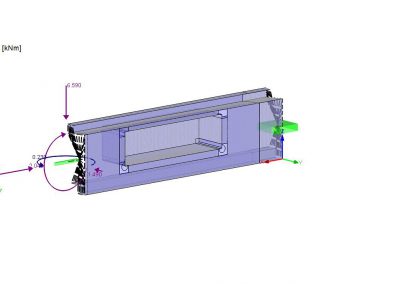

Bei einer Konstruktion aus unsymmetrischen dünnwandigen Profilen mussten aus Montagegründen Öffnungen in einem hochbelastetem Querschnittsbereich vorgesehen werden. In Abstimmung mit dem Auftraggeber wurde unter Berücksichtigung auf dessen Fertigungsabläufe eine wirtschaftliche Lösung mit einer partiellen Verstärkung des Querschnitts entwickelt, die eine erhebliche Erleichterung der Montage bei nur geringfügigen Zusatzkosten in der Fertigung bedeutete.



Besonderheiten:

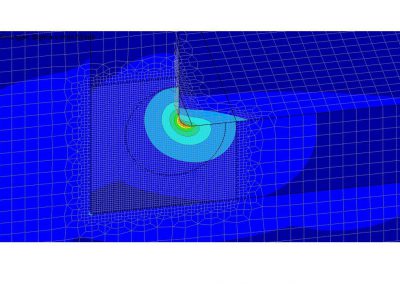

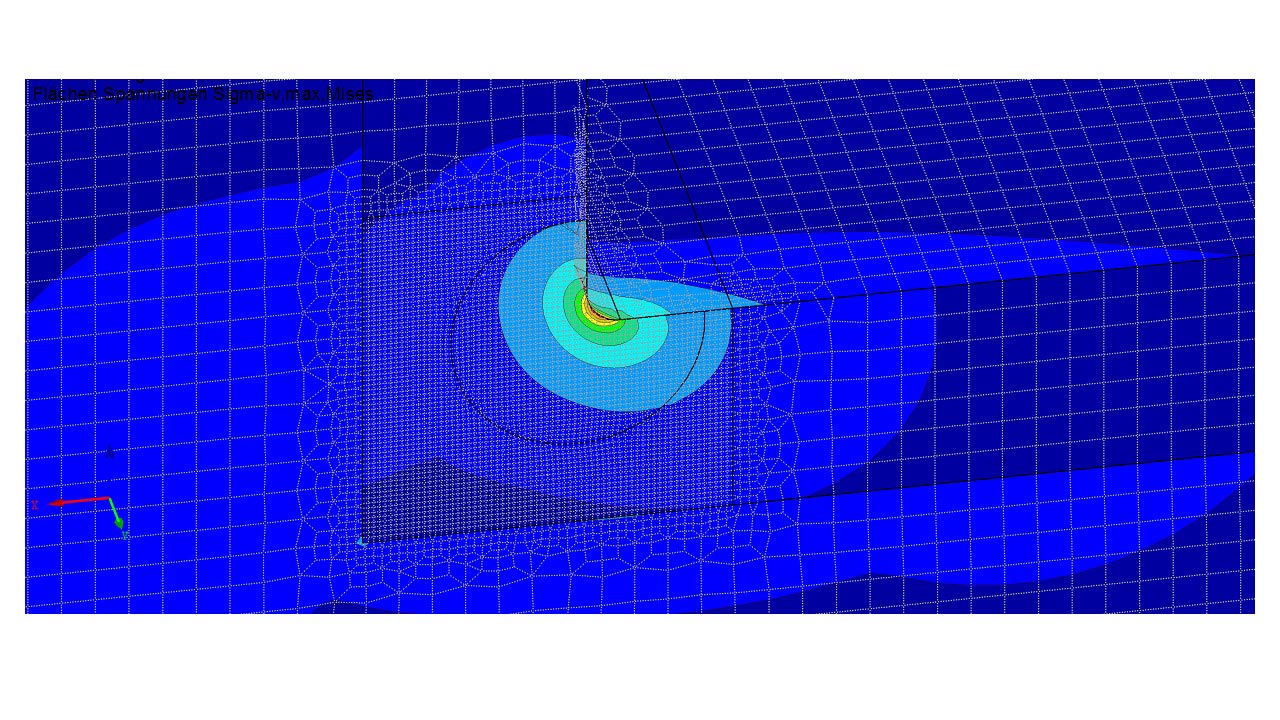

Adaptive Netzverdichtung im gekerbten Bereich der Bauteilöffnung

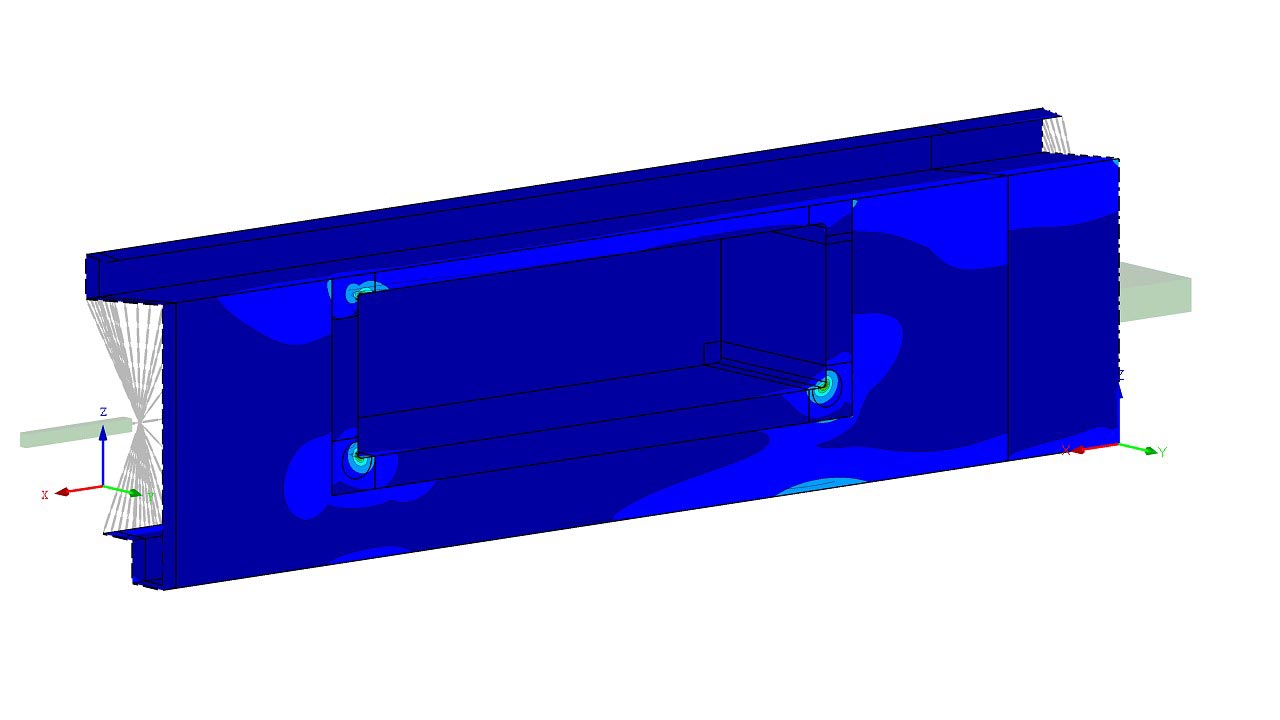

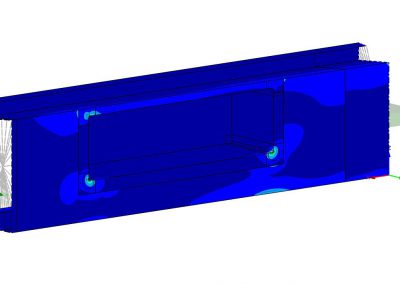

Querschnittsoptimierung im Kerbbereich
