Lagerhalle mit Nebengebäude

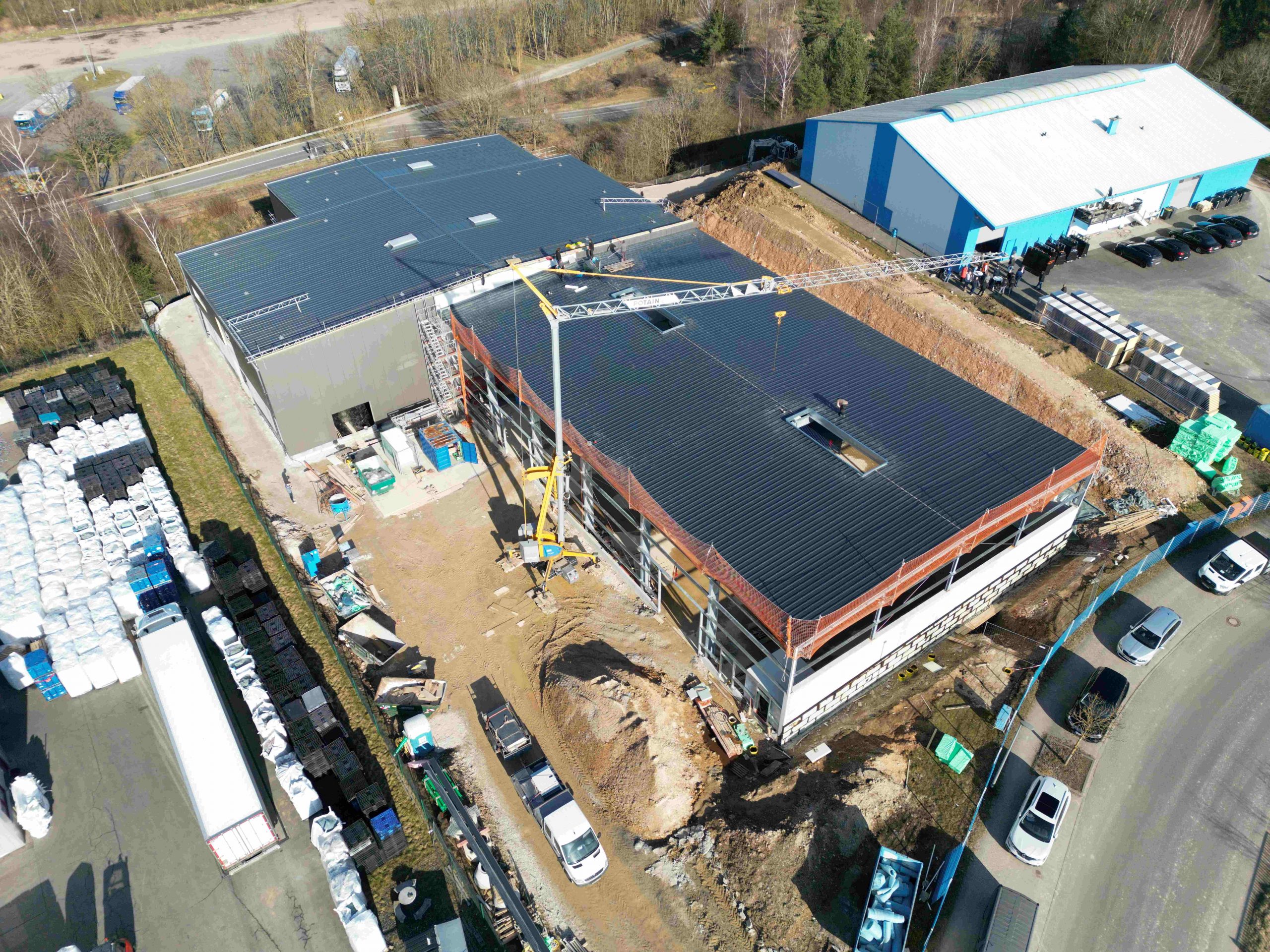

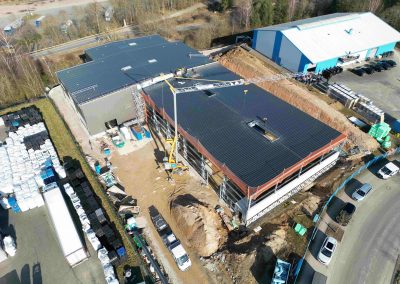

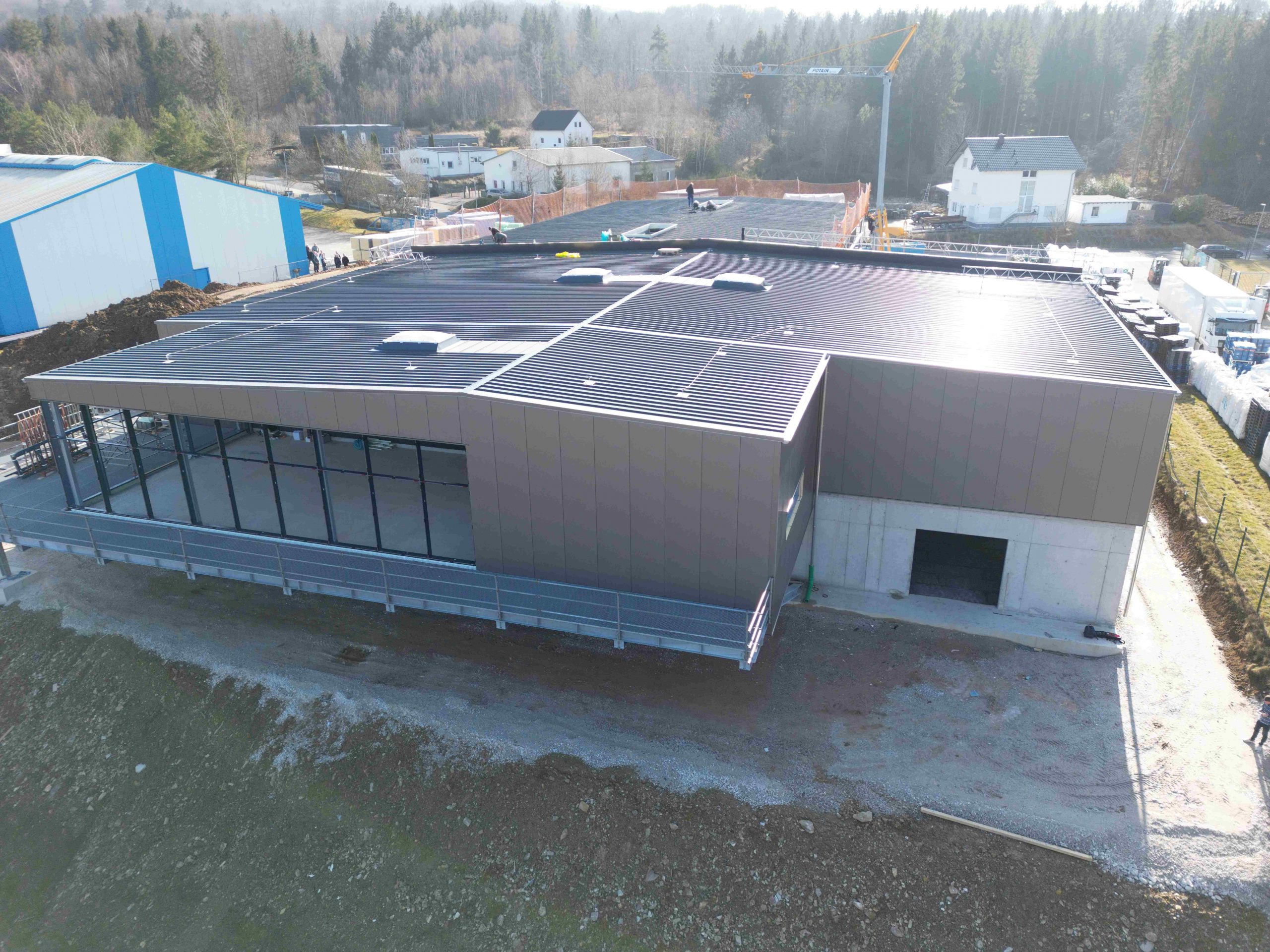

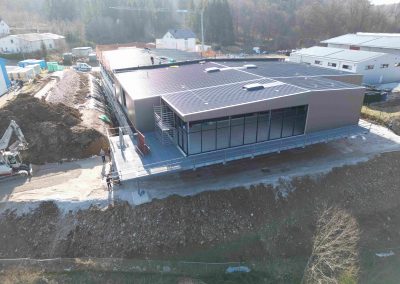

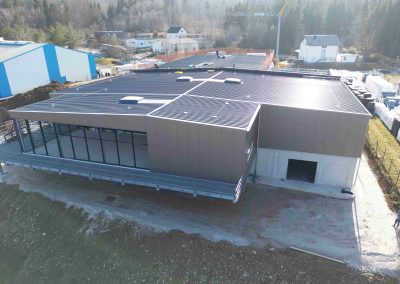

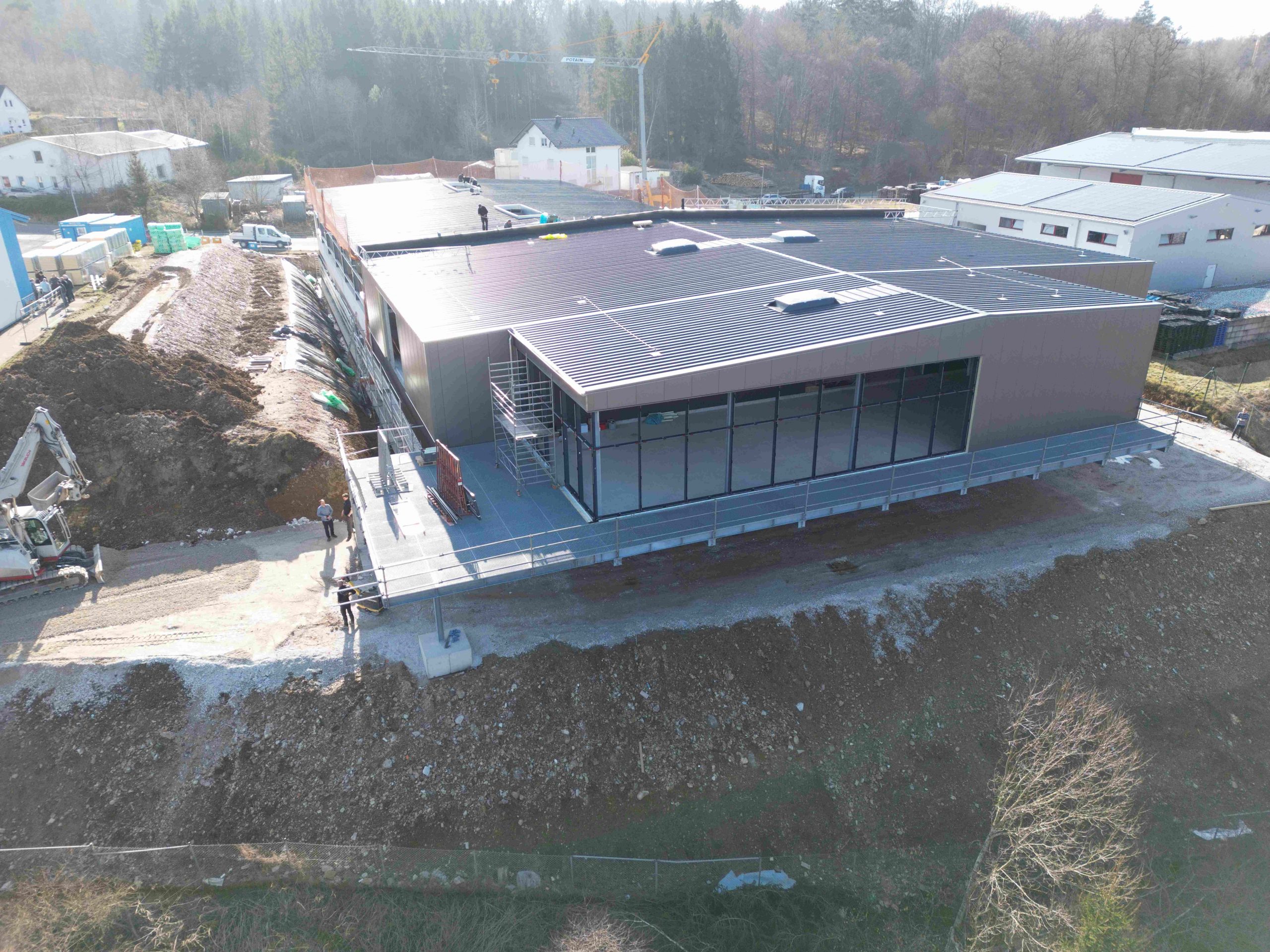

Projektbeschreibung: Neubau einer Lagerhalle mit Nebengebäude bestehend aus zwei Satteldachhallen. Die Grundfläche der Baumaßnahme beträgt 71,24m x 42,24m, die Firsthöhe beträgt 9,45m. Die Hallen werden baulich durch eine Brandwand in Stahlbetonbauweise getrennt. Die im nördlichen gelegene Halle 1 ist vollständig unterkellert, die Stahlkonstruktion der Halle wird hierbei auf der Stahlbetondecke aufgestellt. Eine an der Nordseite an Halle 1 angeschlossen Lounge mit Terrasse ragt auf einer Länge vom 11m in die dortige Böschung hinein.

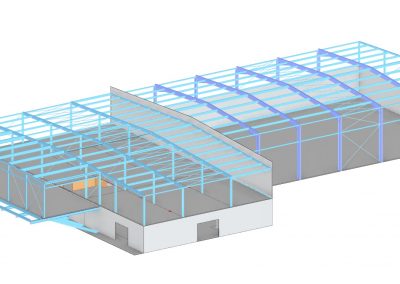

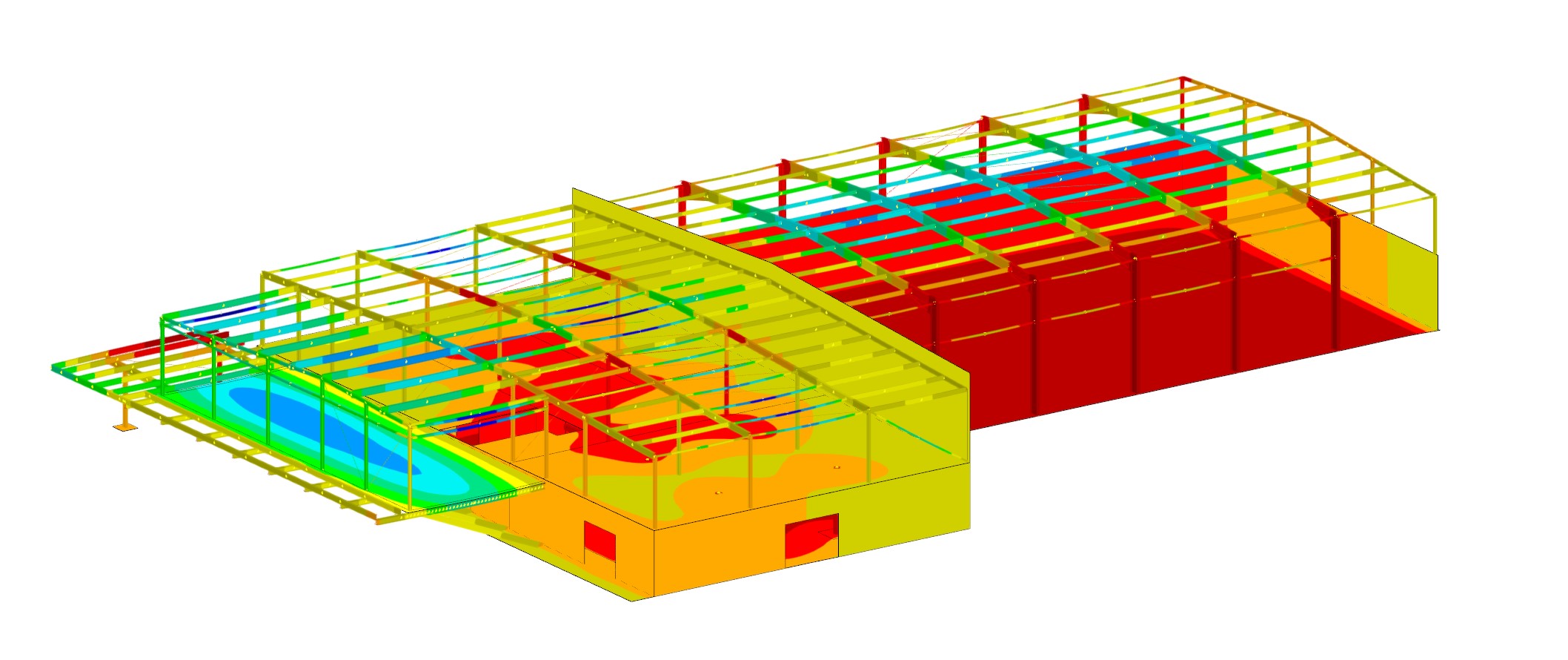

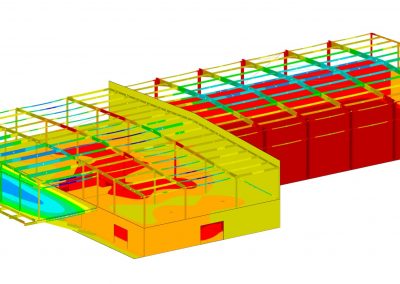

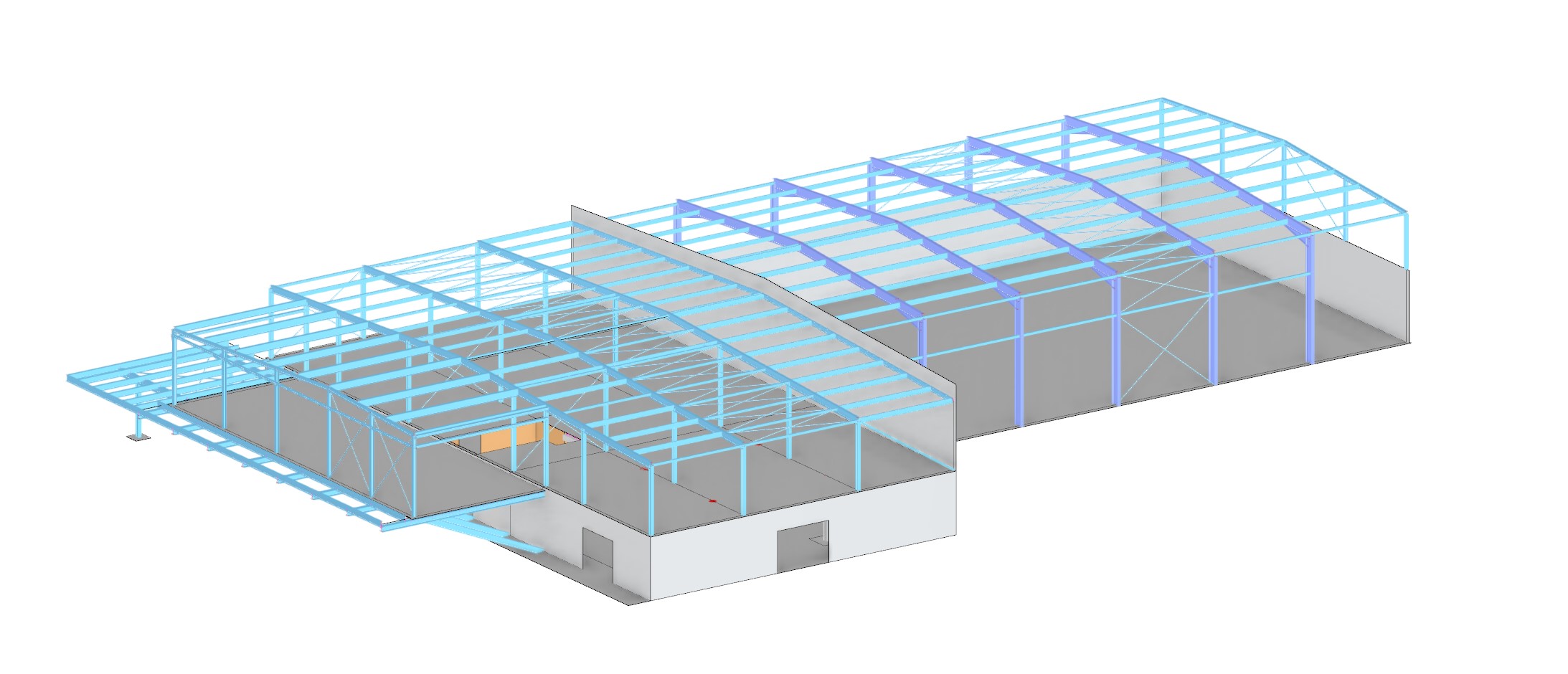

Aufgabenstellung: Beteiligung in der Entwurfsphase, Konzeptentwurf einer wirtschaftlichen Konstruktion. Vorbemessung zur Abstimmung und Planung. Begleitet durch 3D Modelle zum Datenaustausch mit dem Planer.Erstellen der statischen Berechnung und Ausführungsplanung Massivbau.

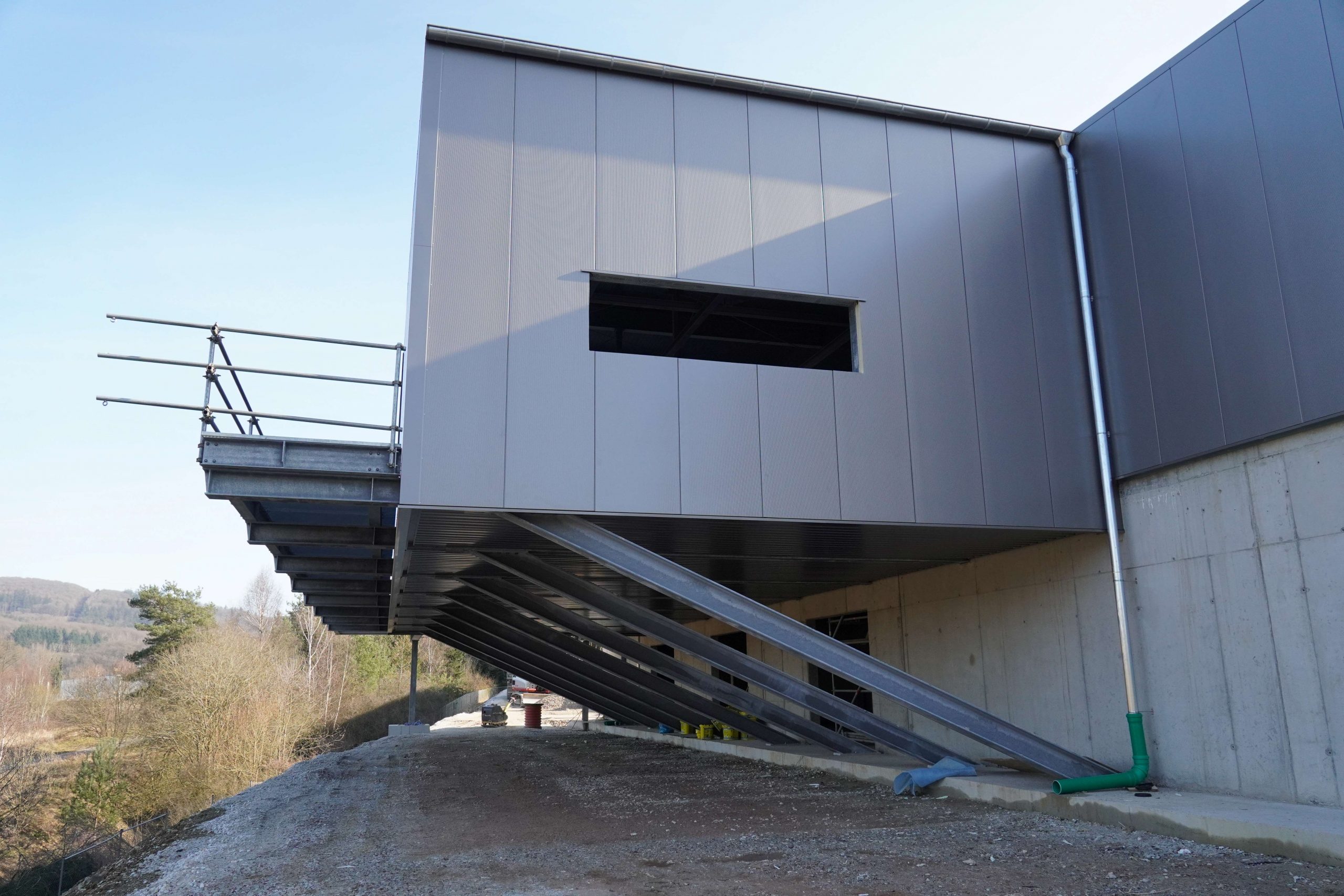

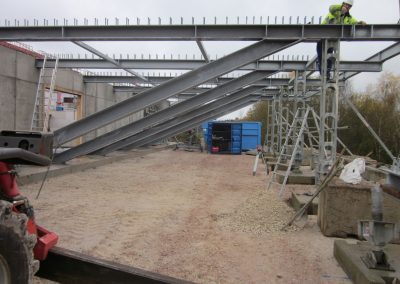

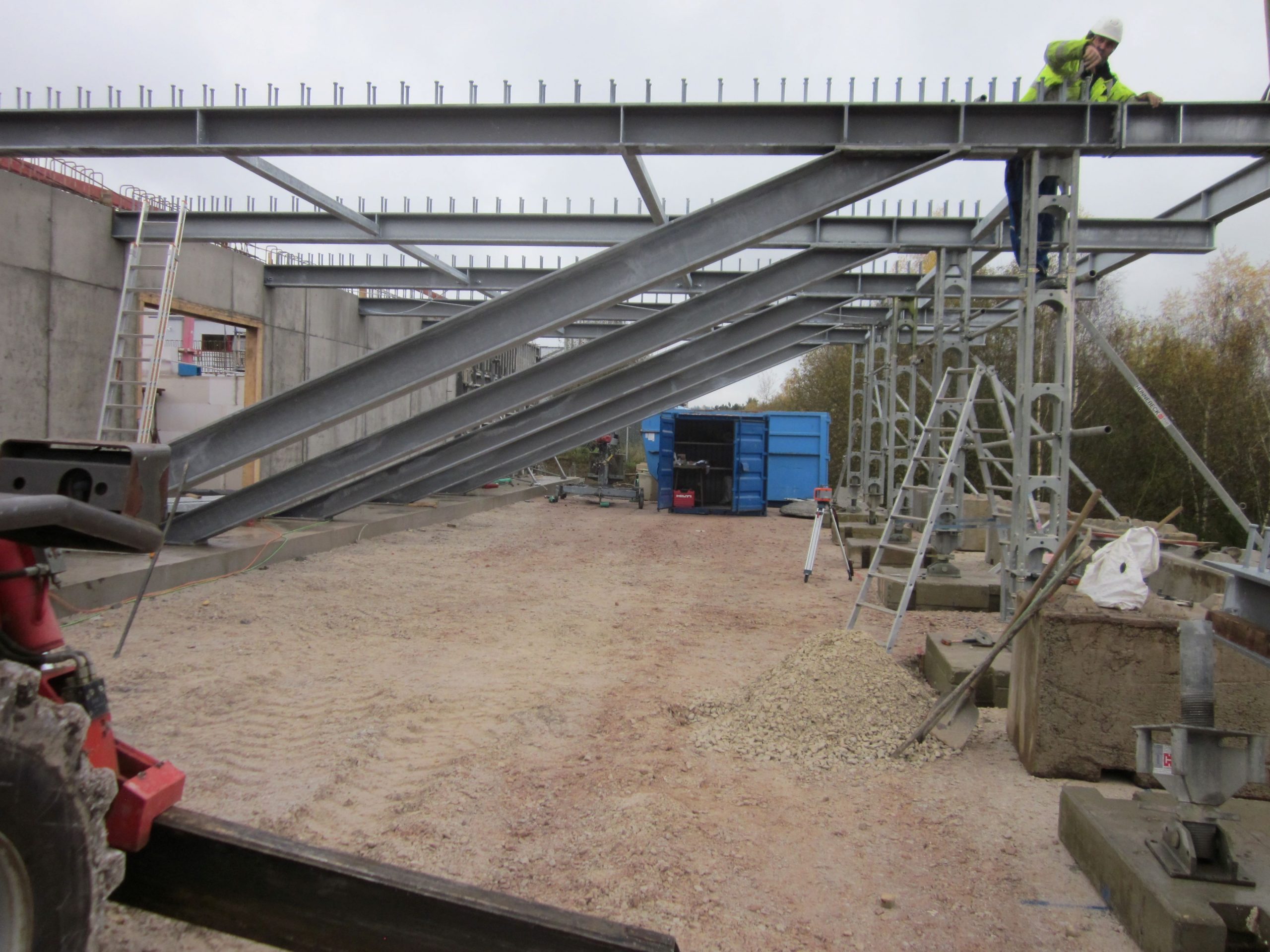

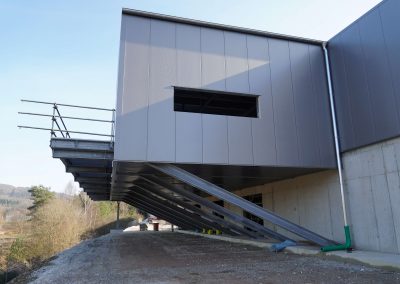

Besonderheiten: Die in die Böschung ausragende Stahlbetondecke der Lounge wird auf mit Diagonalstützen unterstützten Verbundträgern gelagert. Die durch die diagonale Abstützung entstehenden Zugkräfte in den Verbundträgern werden vollständige in die Stahlbetondecke von Halle 1 verankert. F30 Brandschutznachweis unter Berücksichtigung der Verzinkung der Diagonalstützen und deren Anschluss an den Verbundträger. Vollständige konstruktive Planung am 3D – Modell von der Entwurfsphase bis zur Ausführungsphase mit Abgleich zum Statikmodell.
Schal- und Bewehrungspläne.
